Automatyczne pakowanie długich uchwytów w folię PE i POF 38 µm

Automatyczne pakowanie uchwytów drzwiowych o długości od 600 do 3000 mm w folię PE bez obkurczania oraz w folię POF 38 µm z obkurczaniem. W realizacji POLPACK ZEUS wykorzystano Hugo Beck Flexo X, dedykowane przenośniki i tunel obkurczający. Folia poliolefinowa 38 µm jest wykonywana na zamówienie do tego zastosowania.

Pakowanie długich elementów — parametry realizacji

Długość pakowanych uchwytów

600–3000 mmZakres produktów w opisanej instalacji

Folia polietylenowa PE

40–50 µmPakowanie bez obkurczania

Folia poliolefinowa POF

38 µmNa zamówienie · obkurczanie w tunelu

Konfiguracja konkretnej instalacji POLPACK ZEUS do pakowania uchwytów drzwiowych.

Parametr	Rozwiązanie w tej realizacji
Maszyna pakująca	Hugo Beck Flexo X z tunelem obkurczającym
Pomiar długości produktu	Kurtyna świetlna; dopasowanie długości opakowania do pakowanego elementu
Cykl pakowania	Automatyczne formowanie opakowania i zgrzewanie folii po wprowadzeniu produktu
Założona prędkość liniowa	15 m/min — parametr projektowy; liczba opakowań na minutę zależy m.in. od długości produktów i odstępów między nimi
Transport produktów	Dedykowane przenośniki załadowcze i wyładowcze
Sposób podawania folii	Taśma foliowa składana w półrękaw w obrębie instalacji
Prowadzenie folii i zgrzew	Dodatkowy napęd w strefie zgrzewu wzdłużnego oraz chłodzenie sprężonym powietrzem
Łatwe otwieranie opakowania PE	Nacinanie wzdłużne, otwór ułatwiający rozpoczęcie otwierania i pasek klejący o szerokości 3 mm

Podane wartości dotyczą opisanej konfiguracji i materiałów. Prędkość 15 m/min nie oznacza 15 opakowań/min ani pomiaru pełnego cyklu pakowania.

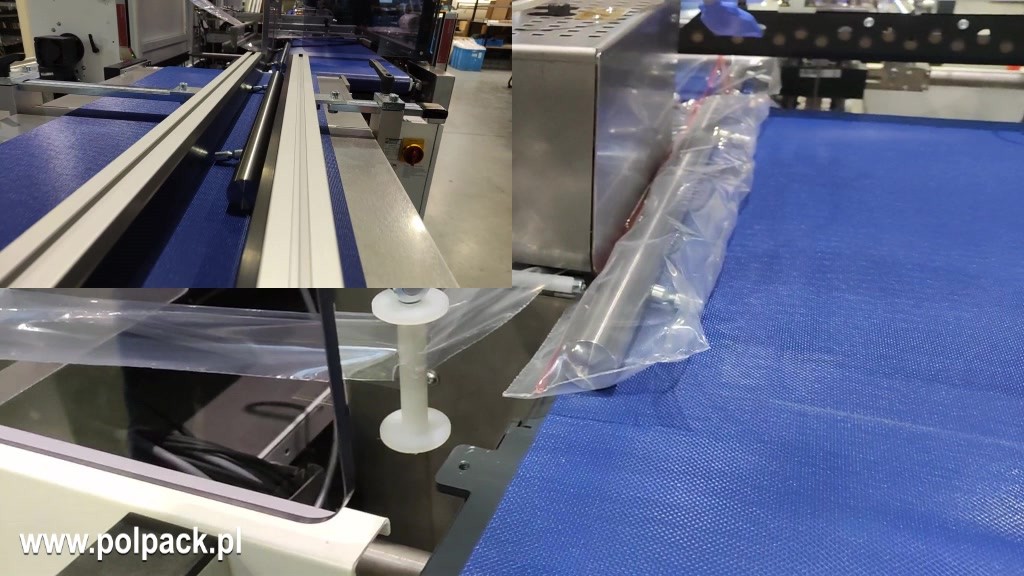

Zobacz linię pakującą w pracy

Obejrzyj film z realizacji na Vimeo.

Od ręcznego pakowania do automatycznego cyklu

Przed wdrożeniem każdy uchwyt był ręcznie wkładany do rękawa foliowego. Operator wykonywał następnie zgrzewy zamykające opakowanie na obu końcach. Przy elementach osiągających trzy metry długości proces wymagał czasu i odpowiedniej przestrzeni roboczej.

Celem projektu było zautomatyzowanie formowania i zamykania opakowania oraz dostosowanie procesu do uchwytów o różnych długościach. Istotne były również powtarzalność zgrzewów i wygodne otwieranie folii przez odbiorcę.

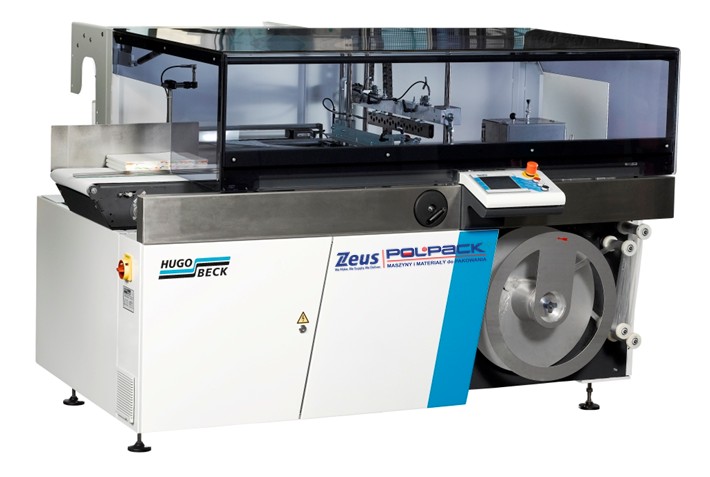

Hugo Beck Flexo X i pomiar długości produktu

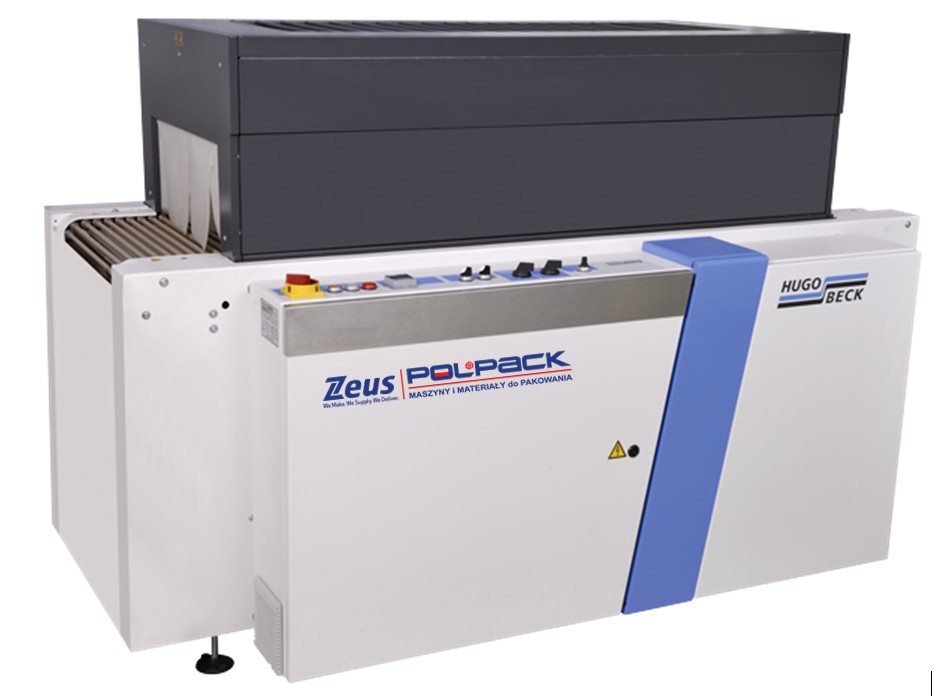

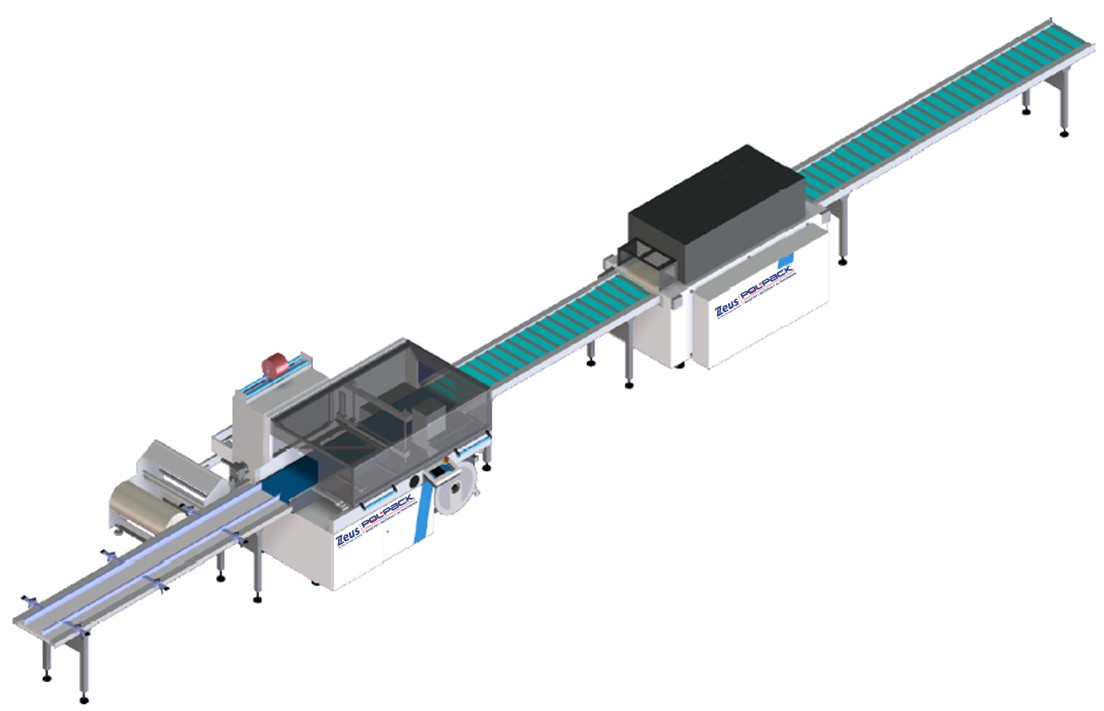

Instalacja obejmuje automatyczną maszynę pakującą Hugo Beck Flexo X, przenośniki załadowcze i wyładowcze oraz tunel obkurczający. Kurtyna świetlna wykrywa produkt i mierzy jego długość przed pakowaniem. Pomiar pozwala dopasować długość tworzonego opakowania do danego elementu.

Po wprowadzeniu produktu linia realizuje cykl formowania opakowania i zgrzewania folii. Organizacja podawania i odbioru produktów pozostaje częścią projektu całego stanowiska. Zobacz również automatyczne maszyny pakujące Hugo Beck dostępne w ofercie POLPACK ZEUS.

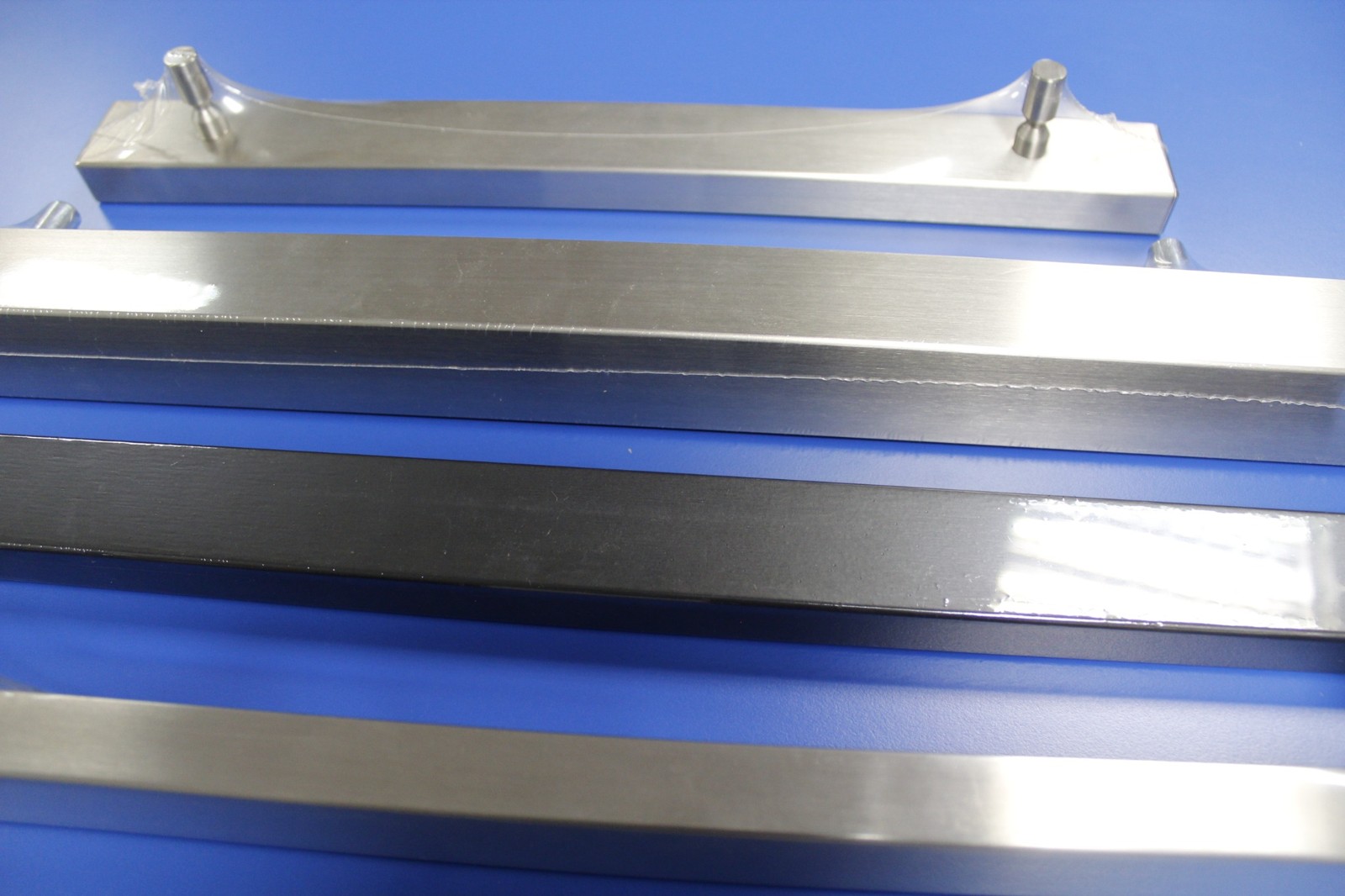

Folia PE 40–50 µm bez obkurczania

Pierwszy wariant wykorzystuje folię polietylenową PE o grubości 40–50 µm. W tej realizacji opakowanie PE nie jest obkurczane. Przewidziano system łatwego otwierania: wzdłużne nacinanie folii, otwór ułatwiający rozpoczęcie otwierania i aplikację paska klejącego o szerokości 3 mm, wspomagającego wzdłużne rozerwanie opakowania.

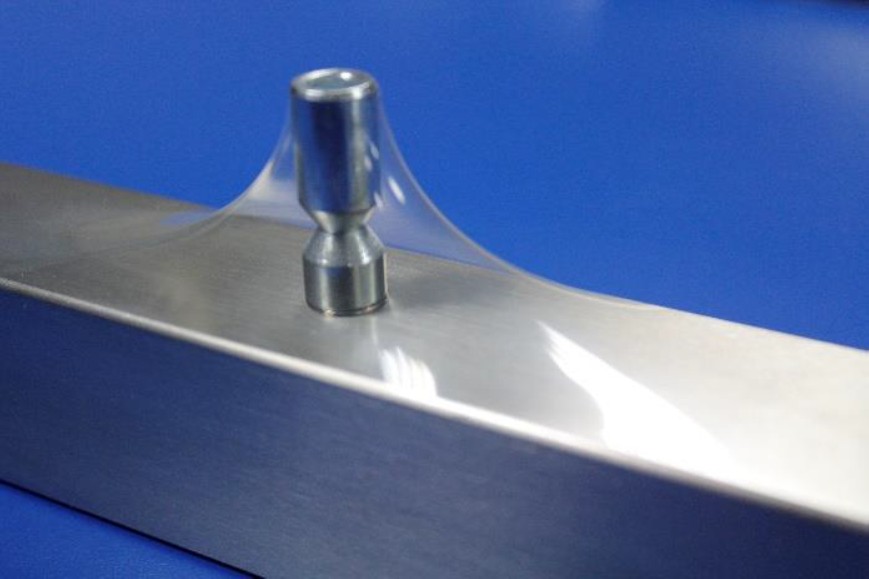

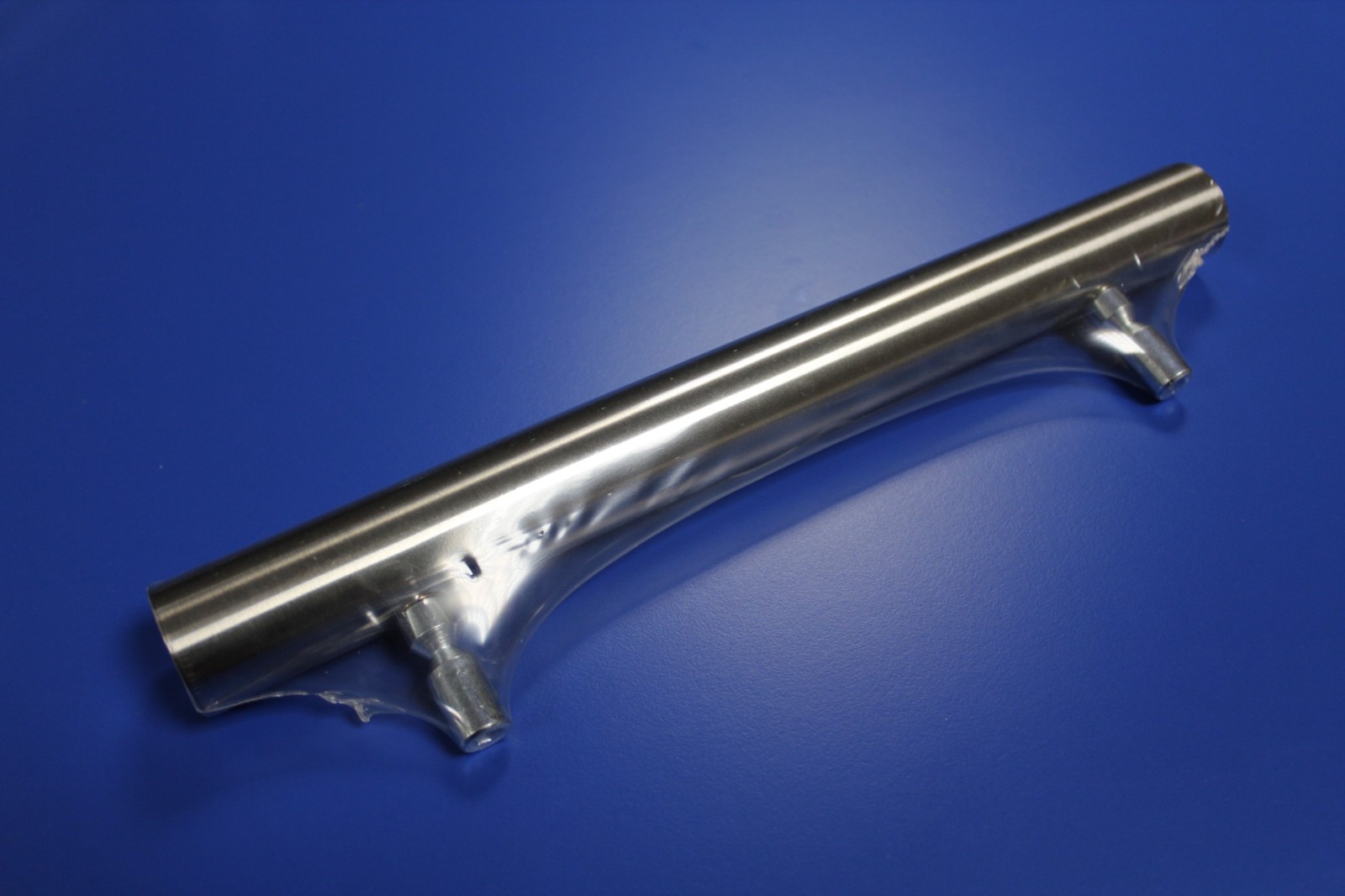

Nietypowa folia termokurczliwa POF 38 µm na zamówienie

Drugi wariant wykorzystuje folię poliolefinową termokurczliwą o grubości 38 µm, produkowaną na zamówienie. Jest to materiał grubszy od folii POF 25 µm często spotykanej w standardowych zastosowaniach. Po zgrzaniu opakowanie jest obkurczane w tunelu.

Przy takim rozwiązaniu znaczenie ma współpraca folii z maszyną i tunelem. Grubość materiału trzeba uwzględnić podczas ustawiania zgrzewania i obkurczania, a efekt oceniać na rzeczywistym produkcie. Poznaj folie termokurczliwe poliolefinowe POF i możliwości ich doboru do procesu pakowania.

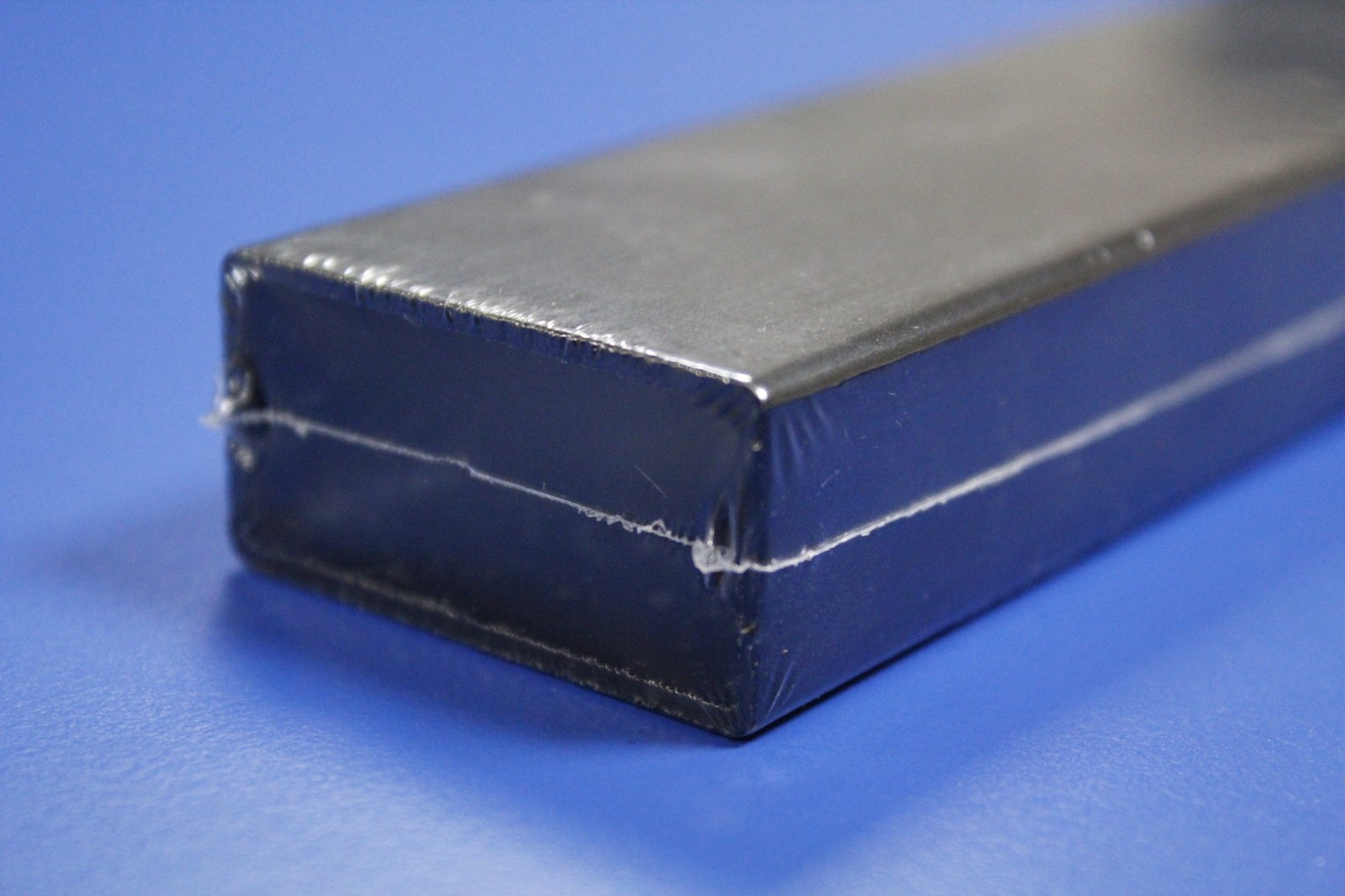

Prowadzenie folii i wykonanie zgrzewów

Dedykowana konfiguracja obejmuje dodatkowy napęd prowadzenia folii w strefie zgrzewu wzdłużnego oraz chłodzenie sprężonym powietrzem. Rozwiązania te wspierają prowadzenie materiału i uzyskiwanie prostych, mocnych zgrzewów. Folia jest podawana w postaci taśmy i składana w półrękaw w obrębie instalacji.

Co oznacza założona prędkość 15 m/min

Założona prędkość procesu wynosi 15 m/min. Przy tej prędkości przemieszczenie produktu o długości 3000 mm odpowiada około 12 sekundom. Wskazany w opisie realizacji czas ręcznego pakowania takiego uchwytu wynosił około 60 sekund.

12 sekund nie jest pomiarem pełnego cyklu pakowania. Rzeczywista wydajność zależy także od odstępów między produktami, podawania, odbioru oraz wybranego wariantu procesu. Porównanie pokazuje potencjał automatyzacji etapu, a nie potwierdzoną wydajność kompletnej instalacji.

Najczęstsze pytania

Czy linia pakuje elementy o różnych długościach?

Opisana instalacja została przygotowana dla uchwytów o długości od 600 do 3000 mm. Kurtyna świetlna mierzy długość produktu przed pakowaniem, co pozwala dopasować długość opakowania.

Czy folia PE musi być obkurczana?

W tej realizacji PE 40–50 µm jest stosowana bez obkurczania. Wariant z obkurczaniem wykorzystuje folię POF i tunel obkurczający.

Co wyróżnia zastosowaną folię POF?

To folia poliolefinowa termokurczliwa o grubości 38 µm, wykonywana na zamówienie i dobrana do opisywanego procesu.

Czy podobne rozwiązanie nadaje się do profili i innych długich elementów?

Dobór wymaga oceny konkretnego produktu: długości, przekroju, masy, powierzchni oraz oczekiwanego sposobu zabezpieczenia i otwierania opakowania.

Dobierz technologię pakowania długich produktów

Pakujesz uchwyty, profile lub inne długie elementy? Przekaż nam zakres wymiarów, wymaganą wydajność i informacje o obecnym sposobie pakowania. POLPACK ZEUS dobierze maszynę, folię i transport produktu do potrzeb procesu.

Porozmawiaj o automatyzacji pakowania · Zobacz pozostałe realizacje maszyn pakujących

Za realizację projektu odpowiadał Sławomir Serafin, Sales Manager POLPACK ZEUS.
